方案概述
集成电路行业
集成电路行业研发项目，是指为满足消费电子、汽车电子、工业控制、航空航天、医疗电子等领域客户对芯片性能、功耗、尺寸及可靠性的需求，遵循国际 / 国内技术标准（如 JEDEC、ISO、AEC-Q100、FDA、RoHS 等），整合芯片架构设计、IP 核选型与开发、前端设计（RTL 编码 / 仿真）、后端设计（布局布线 / 时序分析）、流片、封装测试及量产支持等核心环节，在规定时间、预算及质量要求内，完成集成电路产品从概念到量产全生命周期管理的系统性、高协同性活动。
行业特点分析
1. 超高技术密集度：融合微电子学、材料科学、计算机科学、信号处理、工艺工程等多学科知识，对芯片架构设计、先进制程适配、IP 核创新等技术能力要求极高。
2. 高投入与高风险并存：单项目研发投入动辄数千万元至数亿元（含 IP 授权、流片、设备采购等），流片单次成本可达百万级，且流片失败、良率不达标等风险可能导致项目整体亏损。
3. 强环节依赖性：研发流程呈 “线性 + 网状” 结合模式，设计、流片、封装测试环节环环相扣，流片厂（Foundry）工艺稳定性、封装厂技术适配性直接决定项目成败。
4. 严格的领域合规要求：不同应用领域标准差异显著，如汽车电子需符合 AEC-Q100（芯片可靠性）、ISO 26262（功能安全），医疗电子需符合 FDA 21 CFR Part 820，工业控制需满足宽温、抗干扰要求。
5. 技术迭代速度快：制程从 7nm 向 5nm、3nm 演进，架构从 ARM 向 RISC-V 拓展，项目需在 1-3 年周期内匹配市场技术需求，否则面临产品上市即落后的风险。
6. 供应链高度集中：关键资源（如先进制程流片厂、高端 EDA 工具、特殊封装材料）依赖少数全球供应商，地缘政治、产能波动易导致供应链中断。
项目特性
1. 多环节强协同需求：涉及前端设计（算法 / RTL）、后端设计（物理实现）、验证（功能 / 时序 / 功耗）、流片、封装、测试等多团队，且需与外部流片厂、封装厂、IP 供应商深度协作。
2. 流片周期长且不可逆：先进制程流片周期通常 3-6 个月，且 GDSII 文件交付后无法修改，流片前的验证完整性直接决定样片可用性。
3. IP 核依赖度高：CPU、GPU、DDR、USB 等通用 IP 核多需授权，定制化 IP 核开发周期长（6-12 个月），IP 兼容性与性能优化是项目关键难点。
4. 良率与可靠性管控难：量产阶段良率受制程波动、封装工艺、测试标准影响大，需通过多轮试产优化，部分汽车芯片良率目标需达 99.9% 以上。
5. 成本结构特殊：固定成本（IP 授权、EDA 工具、流片）占比超 60%，可变成本（封装测试、量产物料）随产量递增，成本分摊需精准匹配市场需求预测。
管理痛点深度分析
1. 需求变更代价高：客户在设计阶段中后期提出功能 / 性能调整（如汽车芯片增加安全冗余），可能导致 RTL 重写、后端重新布局布线，甚至需重新流片，额外成本超百万元。
2. 跨团队 / 跨企业协作低效：设计团队与流片厂沟通存在 “技术壁垒”（如工艺文件解读偏差），封装厂与测试团队信息不同步，导致样片封装后测试不通过，返工周期增加 1-2 个月。
3. 流片管理风险突出：流片厂产能紧张时排期延迟、工艺参数偏差导致样片性能不达标，且流片进度缺乏实时监控手段，易错过市场窗口期。
4. 成本失控风险高：IP 授权费超预算、流片返工、测试设备重复采购等问题频发，据统计，集成电路研发项目平均成本超支率达 20% 以上。
5. 知识资产复用难：IP 核参数、设计方案、流片工艺优化经验、测试用例等未系统归档，新项目重复开发，研发周期延长 30%。
6. 良率管控缺乏体系：量产阶段良率数据分散在测试设备、生产系统中，无法快速定位 “设计 - 工艺 - 测试” 环节的良率损失原因，导致量产爬坡周期延长。
全生命周期项目管理解决方案
1、项目管理过程规划

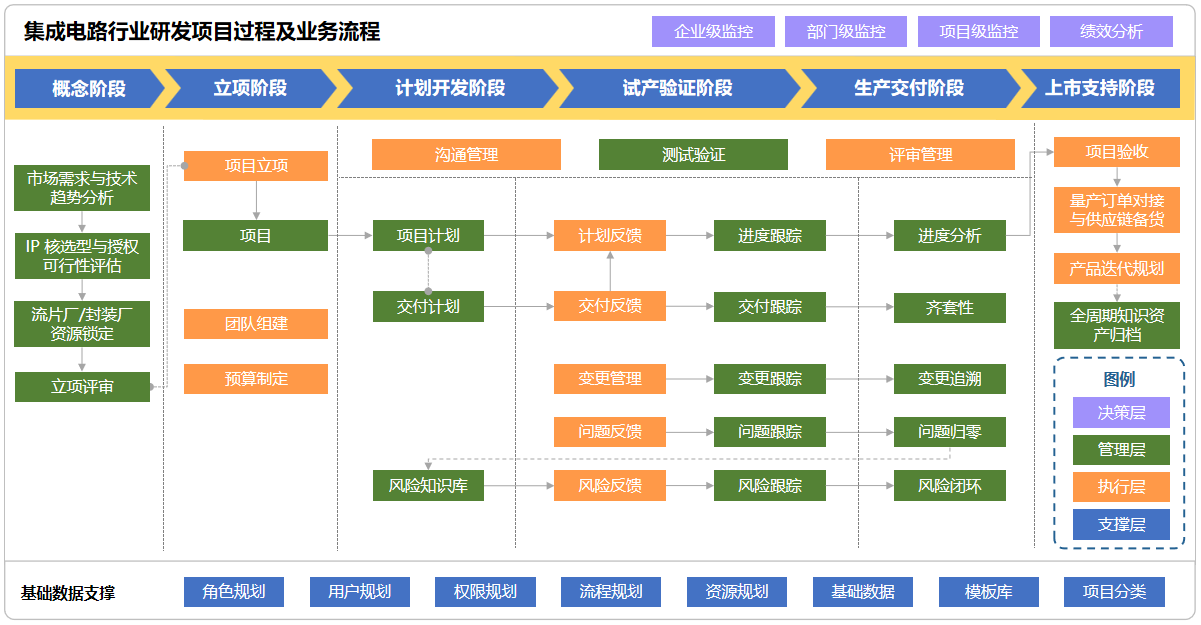

集成电路研发项目的全生命周期管理主要包含以下阶段、过程及业务流程，如下图所示：
2、核心功能规划
构建 “设计 - 流片 - 封装 - 量产” 一体化项目管理平台，覆盖集成电路研发全环节，核心功能与应用场景如下：
管理维度 | 核心功能 | 应用场景举例 |
立项管理 | 1. 需求在线填报与领域合规校验（如 AEC-Q100 匹配度）2. IP / 流片 / 封装资源评估工具3. ROI 动态测算模型4. 多部门联合评审（技术 / 财务 / 供应链） | 某汽车芯片项目立项时，系统自动校验需求是否符合 AEC-Q100 Grade 2 要求，评估台积电 12nm 制程流片排期，测算 3 年量产 ROI 达 150%，推动评审高效通过 |
需求管理 | 1. 需求拆解与版本控制2. 变更影响分析（如对设计周期、成本的影响）3. 变更审批流程4. 需求追溯矩阵（需求 - 设计 - 测试） | 客户提出 “汽车芯片功耗降低 10%” 的变更，系统自动分析需调整后端功耗优化策略，预估增加 2 周设计时间、50 万元 IP 优化成本，经管理层审批后执行 |
设计管理 | 1. IP 核管理（授权到期提醒、兼容性测试）2. 设计进度跟踪（RTL / 后端节点监控）3. EDA 工具资源调度4. 设计文档版本控制与审核 | 前端团队完成 RTL 编码后，系统自动触发代码审核流程，同步检查所用 DDR4 IP 授权是否有效；后端设计延迟时，系统提醒优先调度空闲 EDA 服务器资源 |
流片管理 | 1. 流片厂评估与排期跟踪2. GDSII 文件审核与交付记录3. 流片进度实时同步（对接流片厂系统）4. 流片成本核算与超支预警 | 流片厂通知 “产能紧张导致排期延迟 2 周”，系统自动推送预警至项目经理，同步更新项目总周期；流片费用超预算 10% 时，触发财务专项审批 |
封装测试管理 | 1. 封装方案库与供应商评估2. 测试计划制定（含 ATE 测试向量管理）3. 样片 / 量产测试数据采集与分析4. 良率异常预警与根因定位 | 测试中发现 “10% 样片时序不达标”，系统自动关联后端设计时序报告与封装工艺参数，定位为 “封装应力导致信号延迟”，推送至封装团队优化 |
成本管理 | 1. 预算分项管控（IP / 流片 / 封装 / 测试）2. 实际成本实时录入与对比3. 成本超支预警与归因分析4. 量产成本分摊模型 | IP 授权费超预算 15%，系统分析原因是 “新增 USB4 IP 授权”，推动研发团队评估是否可复用现有 IP；量产阶段自动分摊流片固定成本至每颗芯片 |
合规管理 | 1. 领域标准库（AEC-Q100/ISO 13485 等）2. 合规要求与设计环节关联（如安全机制设计）3. 认证进度跟踪（如功能安全认证）4. 合规文档自动生成 | 医疗芯片项目中，系统自动提醒 “需符合 FDA 数据追溯要求”，在设计环节强制添加数据日志模块；同步跟踪 IEC 61508 认证进度，避免影响上市 |
知识管理 | 1. IP 核知识库（参数、兼容性、应用案例）2. 设计方案与问题解决方案归档3. 流片 / 封装经验库（如某流片厂工艺优化技巧）4. 全文检索与复用推荐 | 新项目需开发工业控制芯片，系统自动推荐复用 “前序项目的 CAN 总线 IP 参数” 与 “中芯国际 28nm 流片工艺优化方案”，缩短研发周期 40% |
风险管理 | 1. 风险库（流片延迟、IP 侵权、良率不达标等）2. 风险识别与评估（概率 - 影响矩阵）3. 应对计划制定与执行跟踪4. 风险预警机制 | 项目初期识别 “关键 IP 侵权风险”，制定 “IP 专利检索 + 替代 IP 储备” 应对方案；当流片厂地缘政治风险升级时，系统自动将风险等级调为 “高” 并触发预案 |
结项管理 | 1. 结项材料在线提交（设计文档、测试报告、成本决算）2. 多部门会签（研发 / 财务 / 质量）3. 项目复盘与经验教训总结4. 知识资产批量归档 | 项目结项时，系统自动汇总 “流片良率 85%、成本超支 5%” 等核心数据，组织跨团队复盘 “后端设计优化不足导致流片返工” 问题，并将解决方案归档至知识库 |
价值体现
通过引用Eywe项目管理软件，集成电路企业可实现以下价值提升：
1. 缩短研发周期 30% 以上：通过流片进度实时监控、IP 复用、跨团队协同优化，典型集成电路项目周期从 18-24 个月缩短至 12-16 个月，助力产品抢占市场窗口期。
2. 降低项目成本超支率至 8% 以内：通过预算分项管控、流片返工风险预警、IP 复用，减少无效投入，某企业实施后平均项目成本超支率从 20% 降至 7%。
3. 提升跨环节协作效率 50%：打通设计 - 流片 - 封装 - 测试信息壁垒，减少跨企业沟通成本，流片问题响应时间从 72 小时缩短至 24 小时，封装测试返工率降低 40%。
4. 降低流片与良率风险 45%：通过流片前 GDSII 审核、流片厂工艺参数匹配、量产良率根因定位，流片失败率从 15% 降至 8%，量产良率爬坡周期缩短 50%。
5. 知识复用率提升至 60%：IP 核、设计方案、流片经验等资产系统归档，新项目启动时可直接复用核心资源，研发重复劳动减少 40%，新员工上手速度提升 3 个月。
6. 合规达标率 100%：通过领域标准库与合规流程嵌入，确保汽车、医疗等领域芯片 100% 符合行业规范，避免因合规问题导致的上市延迟或产品召回。
实施建议
1. 分阶段试点推广：优先选择消费电子类通用芯片项目（技术复杂度适中、供应链成熟）试点，验证流片管理、设计协同功能有效性后，再拓展至汽车、医疗等高合规要求项目。
2. 深度定制化开发：结合企业核心业务场景（如专注先进制程还是特色工艺），定制 IP 管理模块（如 RISC-V IP 适配）、流片厂对接接口（如台积电 / 中芯国际系统集成），确保平台贴合实际需求。
3. 分层培训赋能：针对不同角色设计培训内容 —— 研发工程师侧重 “设计进度跟踪、IP 复用操作”，项目经理侧重 “成本管控、风险预警”，管理层侧重 “项目数据可视化与决策支持”。
4. 打通现有系统数据：与 PLM（产品生命周期管理）系统对接，同步设计文档与 BOM 数据；与 ERP 系统集成，实现成本数据互通；与流片厂、封装厂系统对接，获取实时进度与良率数据，避免信息孤岛。
持续迭代优化：每季度收集研发、供应链团队反馈，针对技术迭代（如 3nm 制程适配）、业务变化（如新增海外流片厂）优化功能，确保平台长期匹配集成电路行业发展需求。
